Технические характеристики блочно модульных котельных

Наше предприятие выпускает  сертифицированные модульные газовые водогрейные котельные мощностью от 100 кВт до 5 МВт, для отопления и горячего водоснабжения зданий любого типа. Модульные котельные не требуют проекта, поставляются как готовое изделие, и имеют паспорт.

Модульные котельные мощностью от 100 кВт до 1000 кВт, отапливаемая площадь 1000 – 10 000 м2, на базе котлов MICRO New, нашего собственного производства.



Модульные котельные от 1 МВт до 5 МВт для отопления зданий площадью 10 000-50 000м2, с  котлами Buderus (Германия), Riello (Италия), Lavart (Россия), Энтророс (Россия), и с котлами других производителей по Вашему выбору.

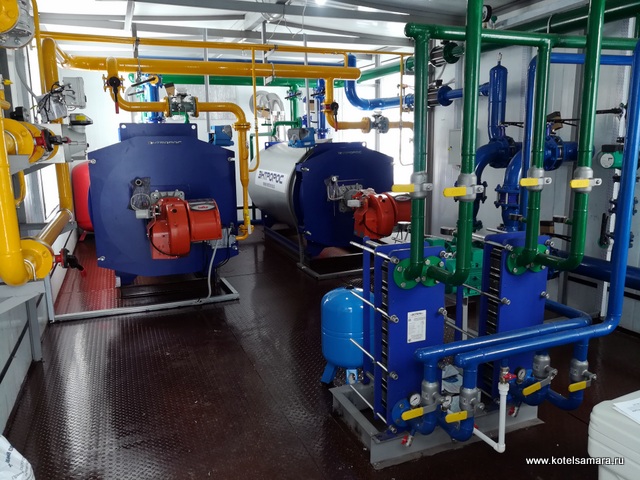

Блочно-модульная котельная  2340 кВт с котлами Энтророс

 для отопления школы в с.Приволжье Безенчукского района Самарской области



Блочно Модульные Котельные ООО "Котлостройсервис" - имеют гарантию 2 года.

Мы обеспечиваем техническую поддержку, поставку запчастей и технические консультации.

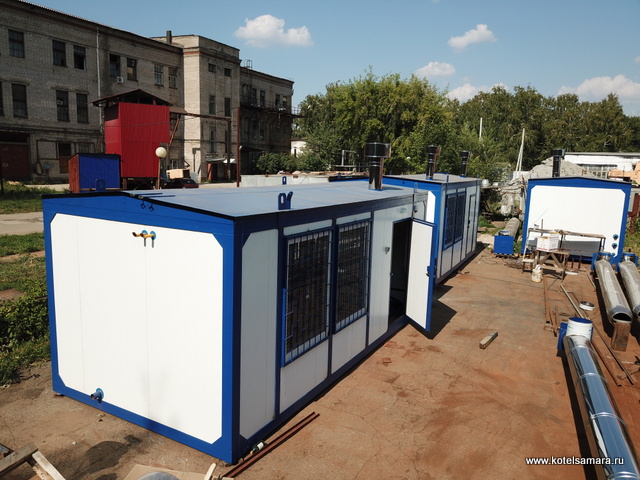

Модульная котельная 300 кВт с котлами MICRO New для отопления школы и детского сада

Установка котельная транспортабельная «УКТ-ТПС 300» предназначена для отопления, комплектуется тремя водогрейными котлами «MICRO  New 100» теплопроизводительностью 100 кВт каждый.



Размеры транспортабельной котельной  "УКТ-ТПС 300" - 4,2×3,12×2,9(h)



Основные технические характеристики модульной транспортабельной отопительной котельной приведены в таблице  ниже.

Наименование

Показатель

Номинальная производительность, кВт

300

Коэффициент полезного действия, %, не менее

92

Расчетная температура воды на выходе, ºС

95

Расчетная температура воды на входе, ºС

70

Расход воды, м3/час

10,32

Рабочее давление воды (абсолютное), МПа (кг/см2), не более

0,4 (4,0)

Расчетный расход природного газа на 3 котла (при Qнр=8050 ккал/м3), м3/час

32,7

Минимальный расход газа, м3/час

10,9

Температура уходящих газов, ºС

Не более 160

Регулирование производительности, %

             0…100

Масса модуля, кг, не более

6500

Длина, м

4,2

Ширина, м

3,12

Высота (без дефлекторов), м

2,9

Топливо

Горелки Polidoro-

Multigas

Газ природный

Срок службы котельной, лет, не менее

10

Котельная выполнена в виде каркасного металлического бокс-модуля, ограждающие конструкции – сэндвич панели с негорючим заполнителем толщиной 50 мм.



Каркас бокс-модуля – прокатная угловая равнополочная сталь, № профиля – 14.



Основание бокс-модуля – прокатная сталь -  швеллер, № профиля – 8. Основание бокс-модуля покрыто рифленым стальным листом толщиной 4 мм.



Обрешетка покрытия бокс-модуля - прокатная сталь – профильная труба размером 80х60 мм. Покрытие бокс-модуля – сэндвич панели с негорючим заполнителем толщиной 50 мм.



Гидроизоляция покрытия – стальной лист толщиной 2 мм, расположенный cверху сэндвич панелей, стыки листа проварены  сплошным швом.



Тепловая изоляция бокс-модуля обеспечивает температуру внутри помещения котельной не ниже +5 ºС.



Котельная оборудована дверью с системой запоров, исключающих несанкционированное проникновение внутрь посторонних лиц, и одним окном  с площадью остекления 1,8 м².



Вентиляция котельной естественная, приточно-вытяжная, обеспечивающая 3-х кратный воздухообмен в час. Приток осуществляется через жалюзийную решетку с площадью живого сечения 0,12 м² , вытяжка – через дефлектор ф200, установленный в покрытии котельной.

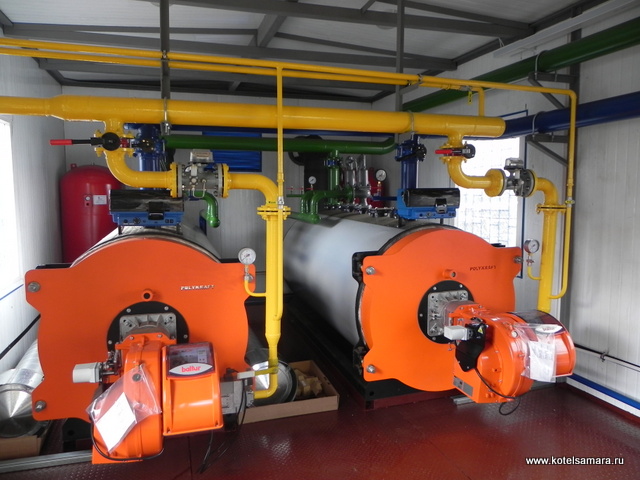

Блочно-модульная котельная 2 МВт с котлами POLICRAFT

Для отопления Физкультурно оздоровительного комплекса  микрорайон Южный город, Самара



Блочно-модульная котельная выполнена в виде транспортабельного модуля, состоящего из металлического контейнера, утепленного трехслойными сендвич-панелями с толщиной теплоизоляционного материала (базальтовое волокно) от 50 до 100 мм, в зависимости от климатических условий места расположения объекта теплоснабжения.



В зависимости от оснащения котельной цена рассчитывается индивидуально, это может быть экономичный вариант модульной котельной, если у Вас ограничен бюджет, либо вариант  модульной котельной с учетом всех Ваших пожеланий.

В контейнере расположено необходимое оборудование, надежно закрепленное для гарантированной  транспортировки к Покупателям в отдаленных регионах. Материал ограждающих конструкций  соответствуют нормативным требованиям по огнестойкости и пожаробезопасности. Котельные состоят из одного или двух транспортабельных модулей, небольшие габаритные размеры которых позволяют транспортировать котельные к месту их установки автомобильным транспортом.



Все технологическое оборудование размещено внутри модуля в соответствии с требованиями СП 41-104-2000 «Проектирование автономных источников теплоснабжения» и «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115ºС)».В



Блочно-модульная котельная  "УКТ-ТПС" поставляется покупателю в собранном виде. Несколько трубопроводных элементов в котельной на время транспортировки сняты и устанавливаются на месте эксплуатации.



Газовая котельная доставляется на подготовленную площадку и монтируется специализированной организацией в соответствии с проектом привязки котельной для конкретного потребителя теплоты. Котельная размещается на горизонтальной строительной площадке с присоединением к внешним сетям (трубопроводам сетевой прямой и обратной воды на теплоснабжение, газопроводу и электроэнергии). Качество подготовки строительной площадки под котельную определяется качеством грунта и обосновывается в проекте привязки котельной.



Блочно-модульная котельная поставляется Заказчику закрытой на ключ и опломбированной на заводе-изготовителе.

Все технологические отверстия закрыты заглушками. Хранение и транспортирование комплектующего оборудования, не смонтированного в модуле должно осуществляться в соответствии с технической и эксплуатационной документацией на него предприятий-изготовителей.



Доставка котельной к месту монтажа производиться автомобильным транспортом.

Размещение и крепление котельной установки на транспорте производится в соответствии с требованиями  технических условий погрузки и крепления грузов. Для подъема и строповки модуль имеет специальные устройства в верхней части.



Монтаж котельной связан с установкой модуля на подготовленную строительную площадку, присоединением к внешним сетям (теплотрасса, газопровод, водопровод, электроэнергия) и монтажу дымовой трубы



Первый пуск котельной установки производится специализированной пусконаладочной группой по разрешению приёмочной комиссии после окончания всех монтажных и наладочных работ.

Котельная установка работает в автоматическом режиме без постоянного присутствия обслуживающего персонала. Наблюдение за работой котельной поручается операторам.



Доставка транспортными компаниями в любой регион России.



Поточная сборка контейнеров позволяет ускоренно изготавливать модульные котельные. Срок изготовления модульной котельной не превышает 35–45 дней.



Модульная  газовая котельная 600 кВт комплектация:

  • котлы отопительные водогрейные  MICRO New 200(Россия)-3шт;
  • горелки газовые атмосферные "Polidoro-Multigas" (Италия);
  • насосное оборудования, обеспечивающее необходимый режим циркуляции теплоносителя в сетевом контуре  теплоснабжения со 100%-ным резервированием  "Wilo" (Германия ),"Grundfos" (Дания);
  • автоматическая система подпитки и поддержания давления теплоносителя  (Италия);
  • автоматическая система водоподготовки дозирующего, ионнообменного, радиочастотного типа, гарантирующая отсутствие накипеобразования на теплообменных поверхностях котельного оборудования «Комплексон -6»;
  • система внутреннего газоснабжения с устройством безопасности и узлом учета расхода топлива с коррекцией по температуре и давлению  «Madas» (Италия), «Армгаз» (Россия), BK-G или RVG (Россия);
  • система безопасности, оборудованная пожароохранными устройствами и устройствами сигнализации загазованности, оповещающая на диспетчерский пункт о возникновении аварийных ситуаций и отсекающая подачу газа до устранения внештатных ситуаций "Sietron" (Италия), "Colt XS" (Германия);
  • система автоматики, позволяющая работать котельным без присутствия постоянного обслуживающего персонала;
  • система внутреннего электроснабжения и освещения;
  • система удаления дымовых газов состоящая из внутренних газоходов, выполненных из зеркальной нержавеющей стали и металлических утепленных безфундаментных дымовых труб с покровным слоем из оцинкованной стали, установленных на опоре контейнера. В базовом варианте котельные оснащаются дымовыми трубами высотой 6 м. Возможна поставка безфундаментных дымовых труб высотой до 10 м;
  • приборы учета расхода топлива, подпиточной  воды, электроэнергии, а также средства измерения давления и температуры технологических систем
  • оборудованием для подключения котельных к газораспределительным системам среднего или высокого давления (Tartagini) Италия;
  • системой горячего водоснабжения, оборудованной скоростными пластинчатыми теплообменниками или емкостными теплообменниками косвенного нагрева с устройствами автоматического поддержания температуры горячей воды "Ридан" (Россия), "Астера" (Россия);
  • насосным оборудованием для обеспечения неоходимого режима циркуляции в системе ГВС и внутреннем контуре "котел-теплообменник" со 100% резервированием циркуляции;
  • промежуточными теплообменниками в контуре отопления для разделения котлового и сетевого контуров, и предотвращения загрязнения и разрушения теплообменной поверхности котлов  "Ридан" (Россия);
  • приборами погодозависимой  автоматики, обеспечивающими  плавное изменение температуры теплоносителя в системе отопления при изменении температуры наружного воздуха Esbe (Швеция);
  • системой диспетчерской сигнализации о работе котельного оборудования и возникающих неполадках, в том числе с использованием блок-модема, передающего данные о работе котельной по телефонным каналам связи или сети Интернет.
  • системой автоматизированного пожаротушения.

Блочно модульные котельные ООО «Котлостройсервис» в зависимости от конкретных потребностей Покупателя, могут быть укомплектованы дополнительным оборудованием или системами.

Котельная имеет следующие характеристики:

Класс по функциональной пожарной опасности – Ф 5.1.;

Категория по взрывопожарной и пожарной опасности – Г;

Класс по конструктивной пожарной опасности – СО;

Степень огнестойкости – IV.
