Устройство наружного котла от 50 до 600 кВт



КОТЛЫ НАРУЖНОГО РАЗМЕЩЕНИЯ MICRO New NR от 50 до 600 кВт



Технические характеристики наружных газовых котлов MICRO New NR соответствуют техническим характеристикам газовых котлов MICRO New входящих в их комплектацию.



Скачать паспорт

КОМПЛЕКТАЦИЯ

Производитель имеет право вносить изменения в комплектацию, в связи с отсутствием поставок в РФ или снятием с производства отдельных комплектующих.

  "Стандарт", насос GRANDFAR (Китай)   «Стандарт», насос DAB (Италия)  «Стандарт+» Двухступенчатое регулирование мощности  котлов(С2), насос DAB(Италия) «Комфорт», насос DAB (Италия)
Котел отопительный водогрейный газовый MICRO New - 1 шт (в одинарном исполнении), (В сдвоенном варианте- 2 котла), (в строенном 3 котла), с автоматикой управления котлом и насосом, c атмосферными микрофакельными горелками , с автоматическим запуском в работу после отключения электричества;
Каркасный контейнер, IV степень огнестойкости, с открывающимися торцевыми панелями, утепленный базальтовой ватой  толщиной 50 мм;(исполнение в III степень огнестойкости по запросу)

Циркуляционный насос - 1шт

 по запросу :резервный в упаковке на склад или сдвоенный с функцией автоматического включения резервного насоса при аварии основного.

Марки:

DAB (Италия) или GRANDFAR (Китай)



Фильтр тонкой очистки органических и металлических включений;
Щит управления котлом,насосом и сигнализацией, с расшифровкой сигнала неисправности на текстово-графическом дисплее с клавиатурой.
Система освещения с выводом сигнала о неисправности по проводам до 50 м;
Группа безопасности системы теплоснабжения;
Датчик- реле давления воды;
Контрольно-измерительные приборы;
Приборы автоматического управления и безопасности котла;
Трубопроводы и трубопроводная арматура;
Источник бесперебойного питания; (рассчитан на передачу сигнала об аварии)

Сигнализатор загазованности на метан «Авус»;

 Сигнализатор на СО  по запросу

Пожарный датчик по запросу

Система светового и звукового охранного и аварийного оповещения «Маяк 220»или (Октава-220);

Комплект элементов модульной системы утепленных дымоходов из нержавеющей стали (горизонтальный участок и тройник) с стабилизатором тяги, вычисткой и конденсатоотводчиком, взрывным клапаном и опорой под дымовую трубу;

Двухступенчатое регулирование мощности котлов,С2 (экономия расхода газа до 5-7%)

Система передачи сигнала об аварийной ситуации по GSM каналу на мобильные номера телефонов до 5 номеров (на указанный номер телефона будет приходить смс с расшифровкой типа аварии)



Виды смс:

1. Авария котла

2. Загазованность

3. Отсутствие питания 220 В

4. Авария насоса

5. Необходимость подпитки системы

6. Охрана-несанкционированное открытие дверей

7. Пожар - при наличии пожарного датчика (при заказе котла можно добавить эту опцию)





Система погодного регулирования (автоматически будет настраивать температуру обогрева помещения в зависимости от уличной температуры)
Система каскадного регулирования (в сдвоенных котлах)






  Поставляется по заявке:

  • Дымовая труба, составная (прямые участки), теплоизолированная, выполненная из нержавеющей стали с утеплителем, диаметром 200/300 мм, или 250/350 мм, 350/450 мм (КНР 500, 600 кВт) оголовок конусный, крепление к стене либо на мачте и основании (Для расчета стоимости нам необходимо знать высоту от уровня земли и тип крепления: по зданию или на стойке и основании);
  • Резервный  насос (в упаковке на склад DAB (Италия), GRANDFAR (Китай), сдвоенный насос DAB (Италия);
  • Работы выполнению степени огнестойкости III, с предоставлением Акта от специализированной организации; (пристроенное  или крышное размещение);
  • Установка форсунок под сжиженный газ;
  • Пожарный датчик;
  • Сигнализатор на СО.

Технические решения, заложенные в конструкцию котлов MICRO New NR, защищены восемью патентами Российской Федерации.

Устройство одинарного котла уличного размещения
Устройство сдвоенного котла уличного размещения
Устройство строенного котла уличного размещения

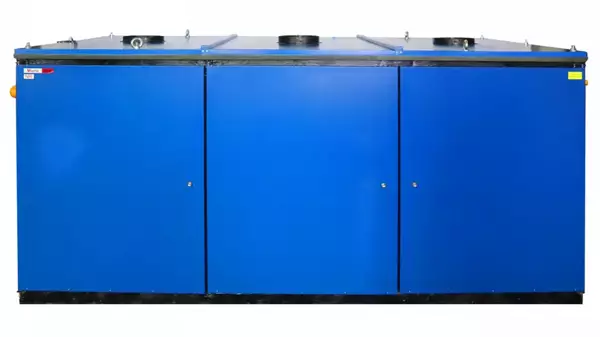

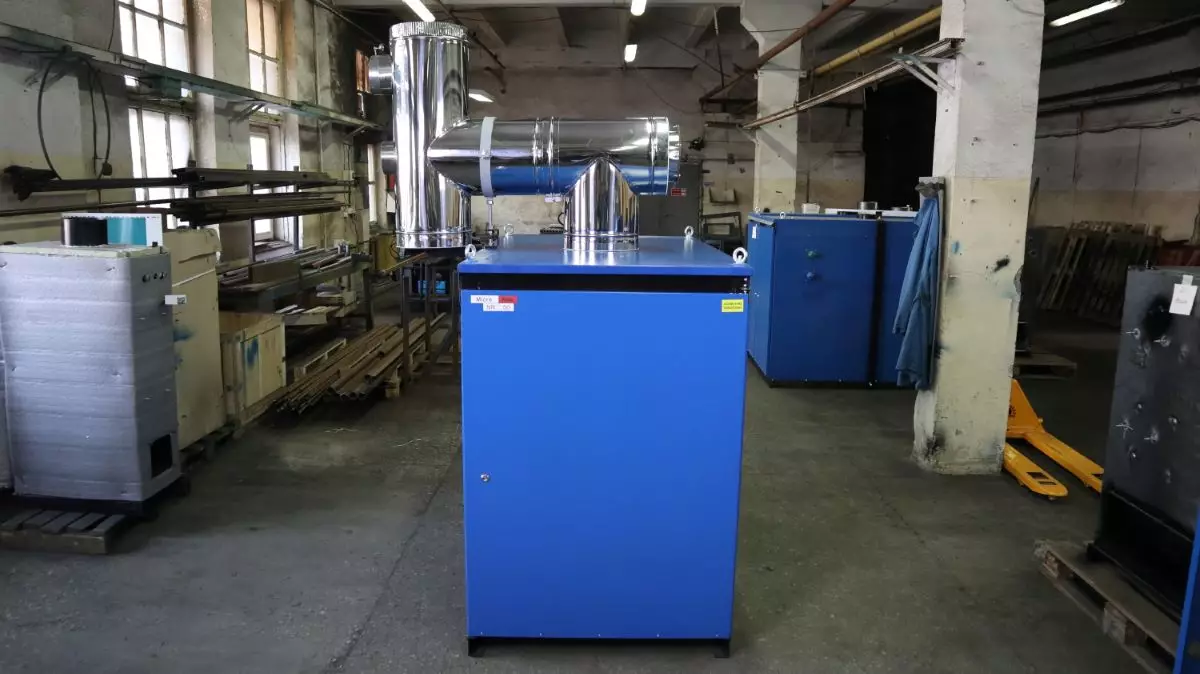

В варианте наружного исполнения  газовые котлы серии MICRO New помещаются в утепленный каркасный контейнер с открывающимися торцевыми панелями.

Каркас контейнера выполнен из стальных фасонных гнутых профилей собранных с помощью болтовых соединений, без сварки.



Ограждение контейнера выполнено трехслойным:

  • внутренний слой-оцинкованный лист;
  • промежуточный слой-изоляция из негорючего базальтового волокна толщиной 50 мм;
  • наружный слой, облицовка, контейнера выполнен из стального листа, толщиной 1,2 мм.



Для придания конструкции устойчивости против атмосферного воздействия элементы каркаса контейнера и листы облицовки покрыты порошковой краской. Торцевые стороны контейнера оборудованы двойными теплоизолированными открывающимися панелями.



В срединной части контейнера располагаются 1-3 газовых водогрейных котла серии MICRO New, производства   ООО «Котлостройсервис», г. Самара.



Котлы  стальные серии MICRO New водотрубные с одноходовым движением продуктов сгорания снизу вверх и многоходовым перекрестным движением теплоносителя внутри стальных труб с разной степенью внешнего оребрения.



Сжигание газового топлива микрофакельное, образованное атмосферной  горелкой.

  • Доступ к приборам управления наружного котла и горелочному устройству, расположенным в переднем отсеке, осуществляется через  панель А. Термостатический задатчик температуры нагрева теплоносителя, индикаторная панель, автомат розжига и контроля горения расположены на передней панели котла MICRO New.

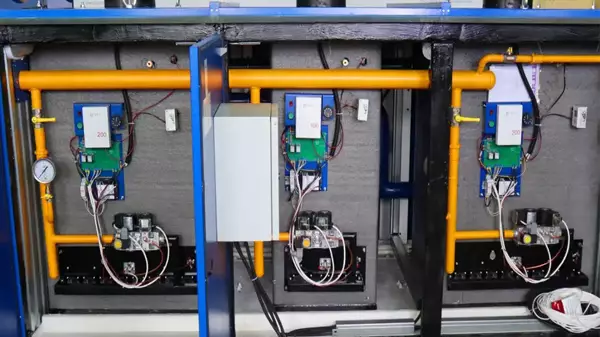

  • В переднем пространстве контейнера перед фронтом котла MICRO New расположена система внутреннего газоснабжения котла, оборудованная комбинированным газовым клапаном серии VR, VK (производства фирмы Honeywell США) либо газовым клапаном серии Sit NOVA (Италия) либо  Термобрест (Белоруссия) - на котлах мощностью 175-200 кВт . Автоматика котлов энергозависимая. Котлы предлагаются с одноступенчатым либо двухступенчатым регулированием мощности (С2) Котлы  газовые наружного размещения  MICRO New NR с двухступенчатым регулированием мощности (С2) экономичнее по расходу газа до 5-7%.
  • Здесь же расположен сигнализатор загазованности на метан и блок управления котлом на базе свободно программируемого контроллера типа «Дельта» (Тайвань). Размещение шкафа управления, свето-звуковой сигнализации и источника бесперебойного питания (рассчитанного на передачу сигнала об аварии по каналу GSM ) внутри контейнера обеспечивает дополнительную защиту наружного котла от несанкционированного вмешательства посторонних лиц.
  • В тыльном пространстве контейнера (панель Б) за котлом MICRO New расположена тепломеханическая часть наружного котла:  циркуляционный сетевой насос, фильтр тонкой очистки, группа безопасности, трубопроводы и арматура, КИП, автоматический воздухоотводчик, запорная арматура, трубопроводов слива и дренажа.
  • Котлы оснащенные двухступенчатым регулированием горелки (С2)позволяют экономить газ при эксплуатации, до 5-7%, максимально точно поддерживать заданную температуру теплоносителя на выходе из котла и минимальное число циклов включений-выключений основной горелки .
  • Для реализации каскадного регулирования наружных газовых котлов MICRO New NR, включения в работу одного или двух котлов MICRO New, установленных в одном контейнере, программируется контроллер  "Дельта" ,без поворотного затвора с электроприводом.  (комплектация комфорт, сдвоенные котлы)
  • Для обеспечения режима погодозависимого управления работой наружного котла на трубопроводе подающей воды устанавливается аналоговый датчик температуры, а на внешней северной стороне контейнера закрепляется датчик температуры наружного воздуха, подключенный к блоку управления котла. Погодное регулирование осуществляется изменением температуры теплоносителя на выходе из котла в соответствии с заложенным температурным графиком (комплектация комфорт).
  • Котлы в комплектации "комфорт" , комплектуются системой GSM оповещения на мобильные номера предоставленные Заказчиком. Рекомендуем покупать отдельную сим-карту для передачи ответственному лицу при покупке котла.Номера программируются в котроллере "Дельта".
  •  В котле при выполнении ПНР, устанавливается сим-карта, предоставленная Заказчиком. Заказчик ежемесячно пополняет баланс счета, данные о балансе счета предоставляет оператор сотовой связи. В случае аварийной ситуации на указанные номера приходит смс, с расшифровкой типа аварии:

    приходят смс.

    1.Авария котла

    2. Загазованность

    3. Отсутствие питания 220 В

    4. Авария насоса

    5.Необходимость подпитки системы

    6. Охрана-несанкционированное открытие дверей

    7.Пожар - при наличии датчика (опция по запросу).

  •  В случае отсутствия опции GSM , сигнал  приходит по проводной связи  (до 50 м) , к ответственному лицу, (охрана, сторож). Сигнал свето-звуковой без расшифровки типа аварии. Управление котлом не предусматривается, функция оповещения и необходимости проверить оборудование и вызвать обслуживающий персонал.

  • С  наружными котлами MICRO New NR поставляются комплект элементов модульной системы дымоходов выполненных в виде "Сэндвича" с наружным и внутренним слоями из нержавеющей стали и внутренней негорючей изоляции толщиной 50 мм, со стабилизатором тяги, взрывным клапаном, вычисткой и опорой под дымовую трубу. Дополнительно необходимо приобрести только вертикальный участок трубы необходимой высоты. Расчет дымовой трубы производится по общепринятым методикам. Сопротивление котла наружного размещения по дымовому тракту составляет 0,5 мм водяного столба.
  • Принципиальная схема тепломеханической части наружного котла, схема электрических соединений внешних проводок, электрическая схема монтажа системы диспетчеризации (беспроводной или проводной вариант), схема расположения оборудования автоматизации и диспетчеризации приведены в паспорте.
  • Питание наружного газового котла осуществляется от сети переменного тока 220 В, 50 Г

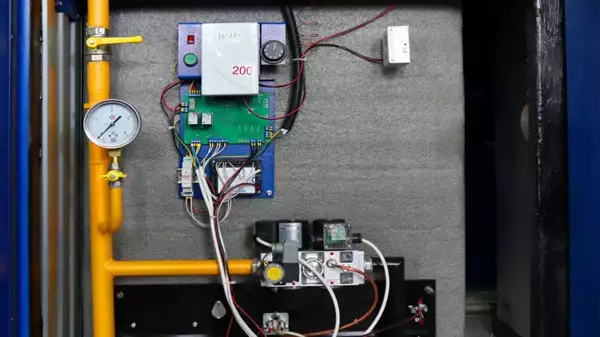

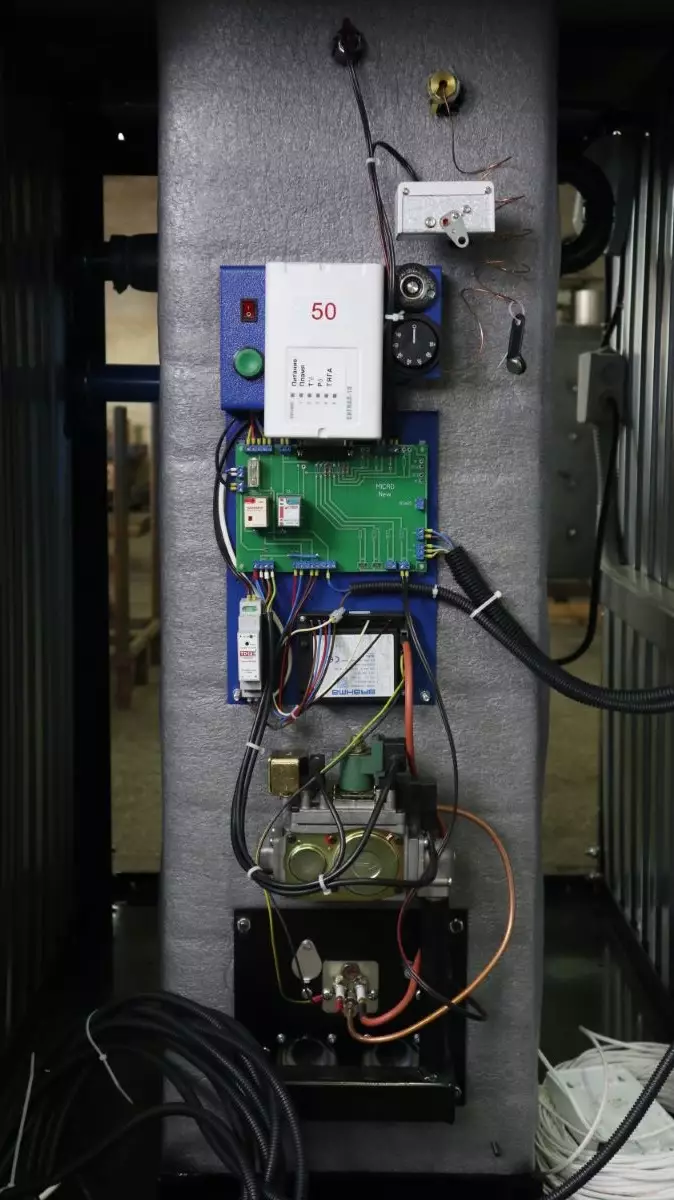

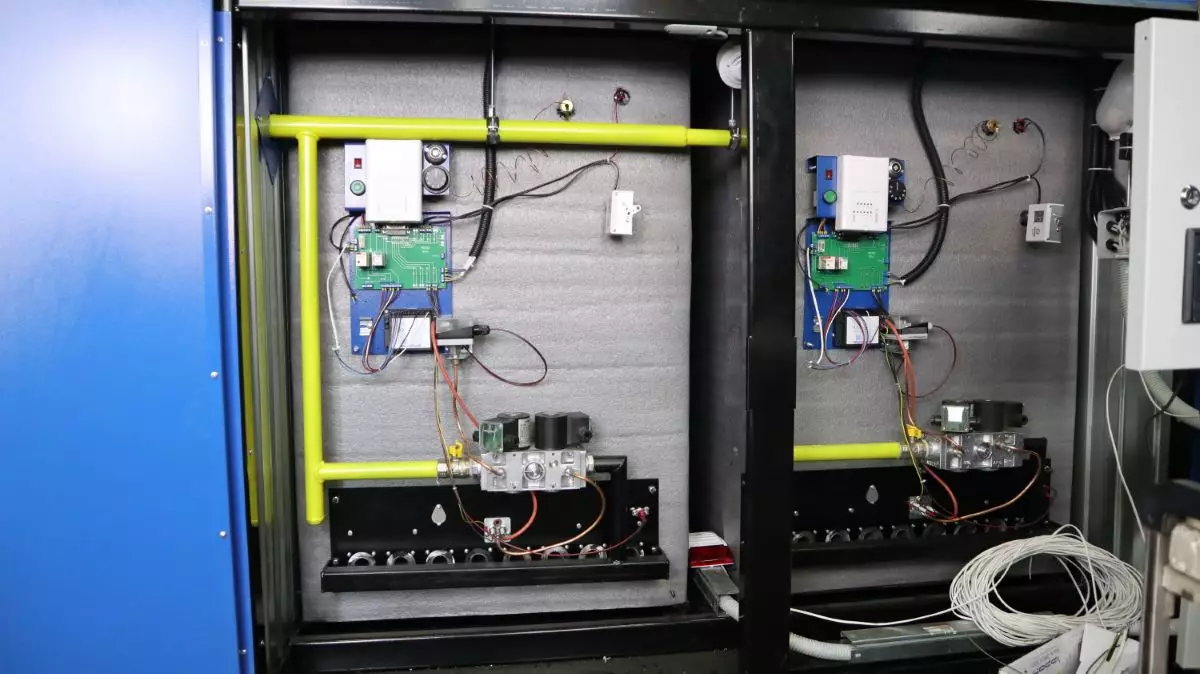

Газовая часть
Газовая часть

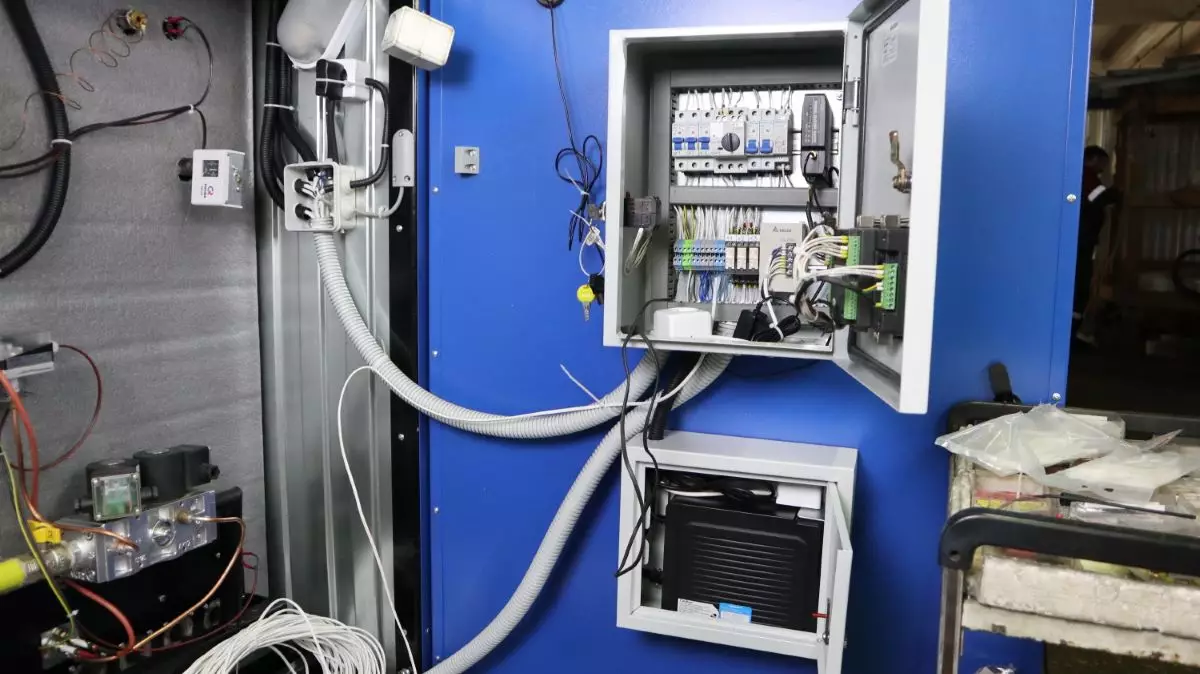

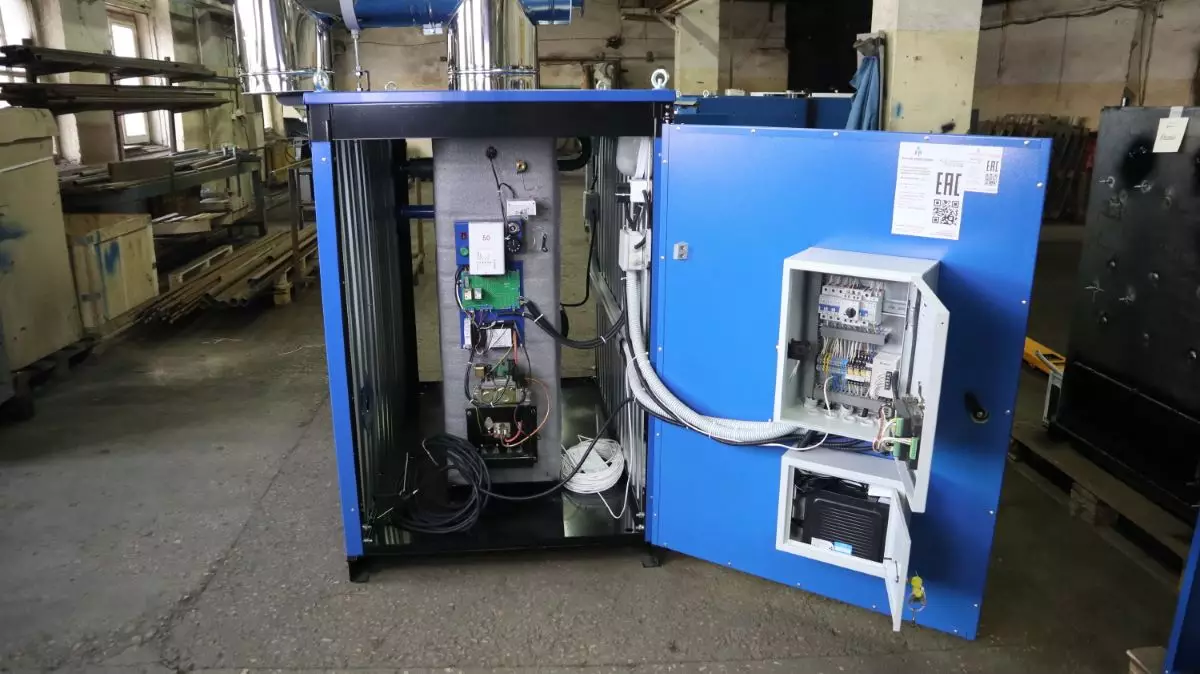

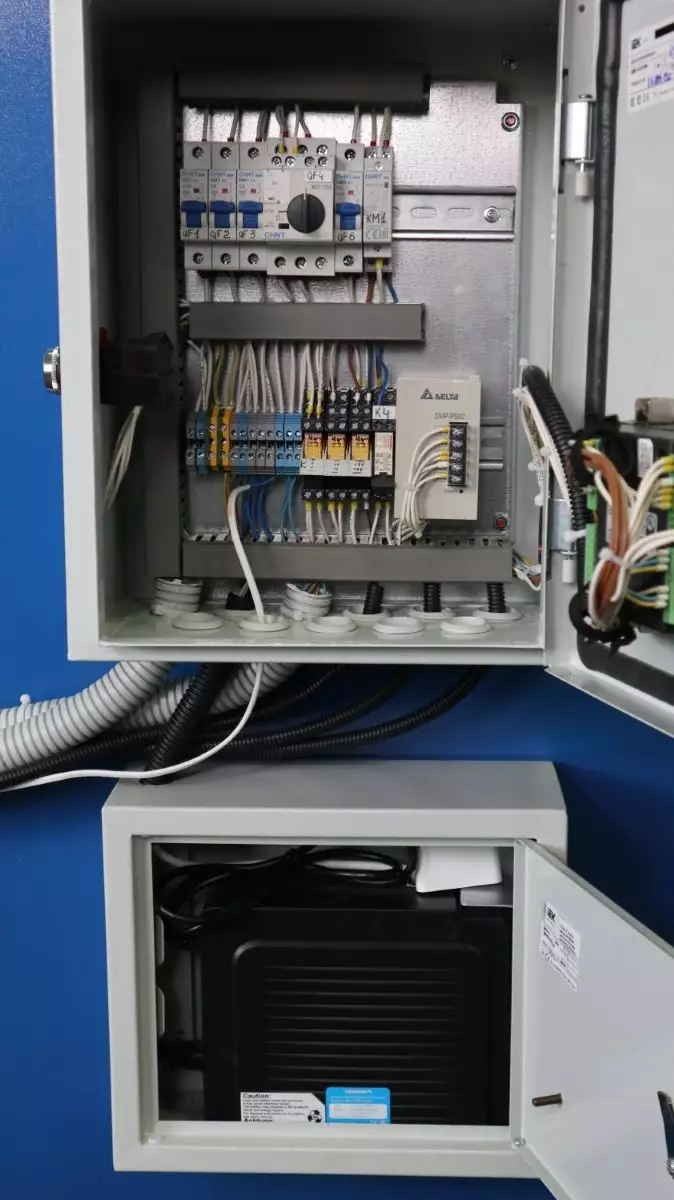

Шкаф управления
Шкаф управления

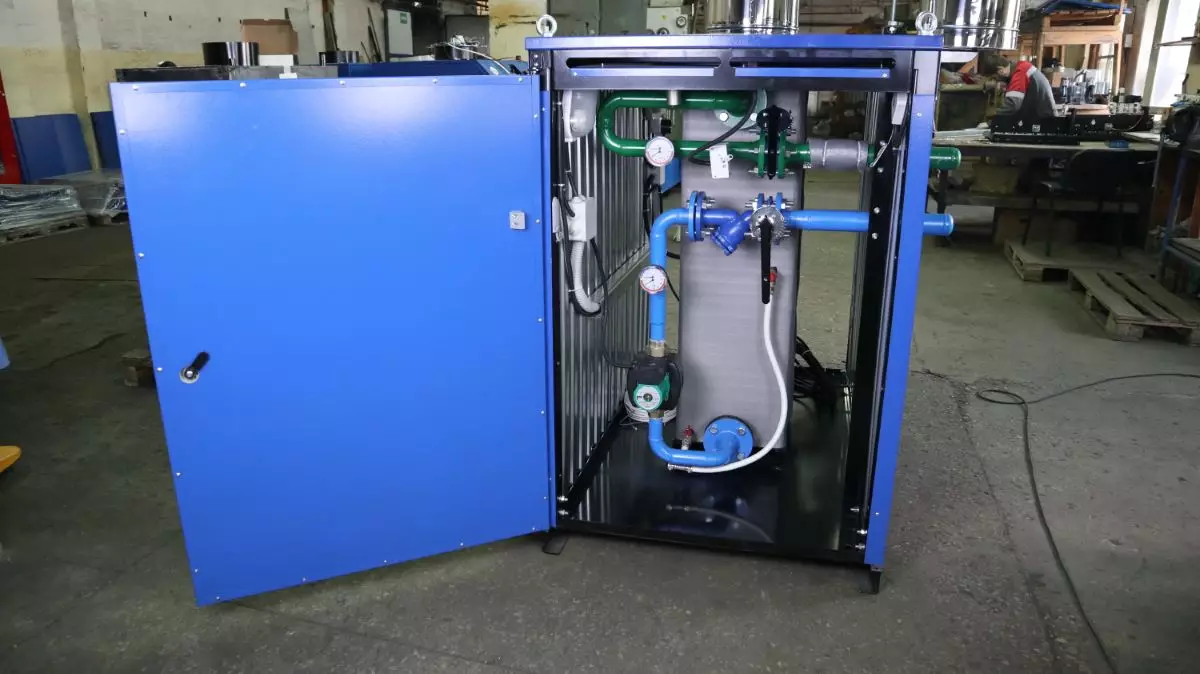

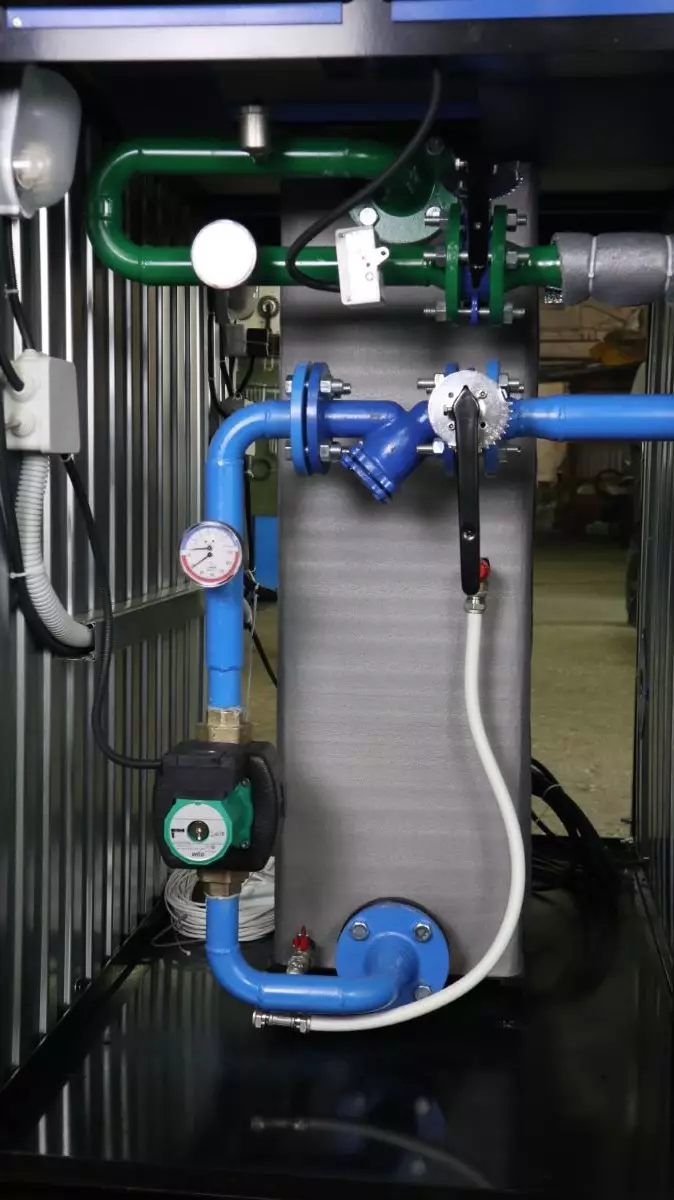

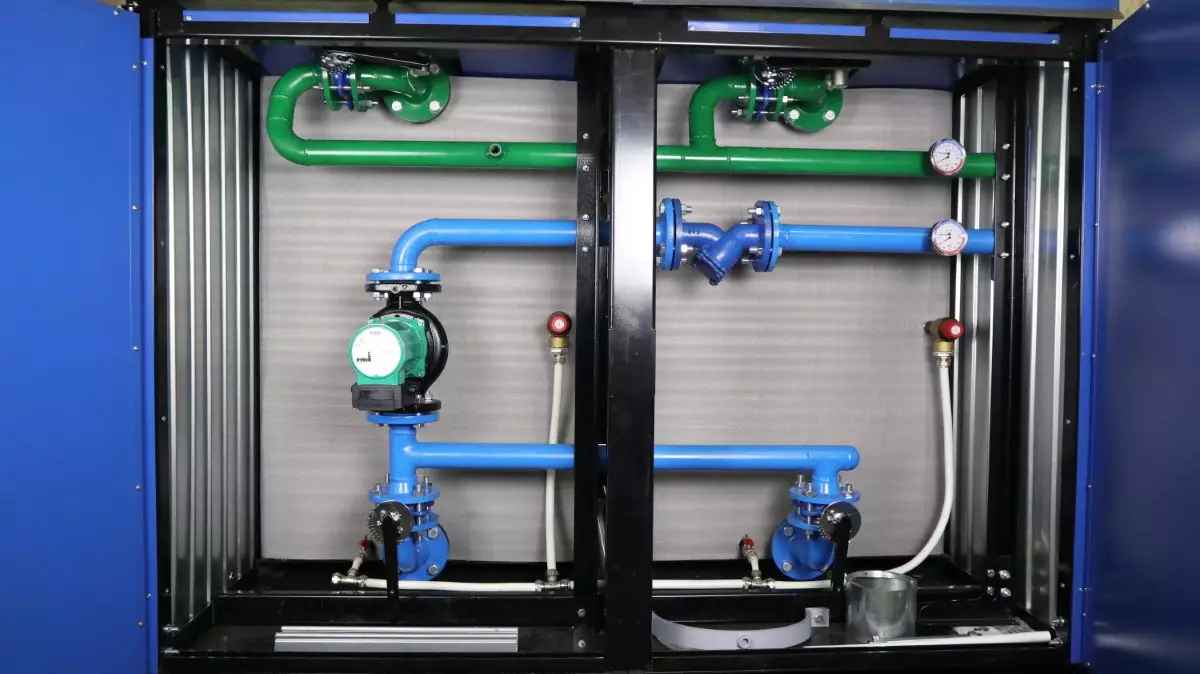

Тепломеханическая часть
Тепломеханическая часть

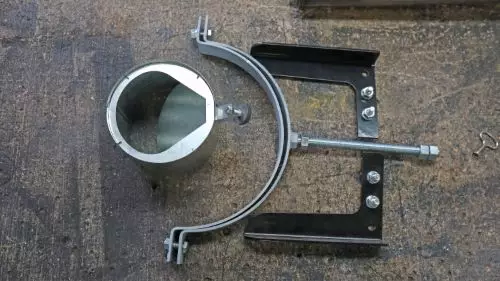

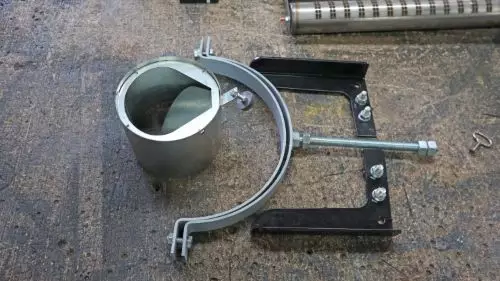

Стабилизатор тяги

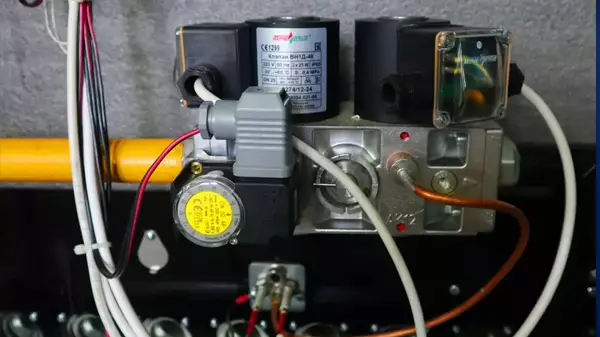

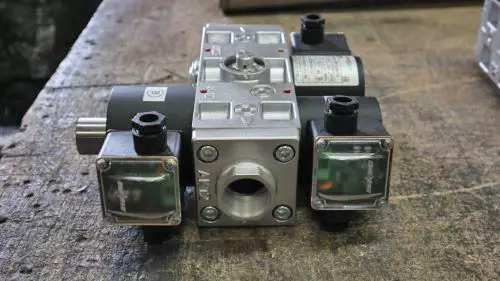

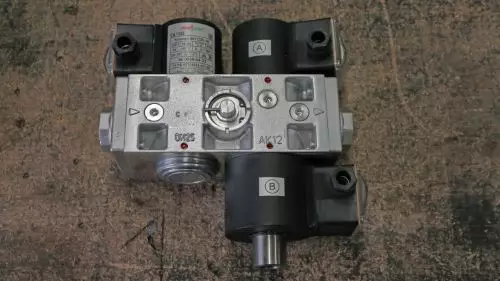

Клапан газовый

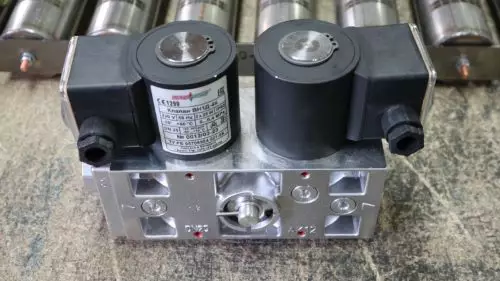

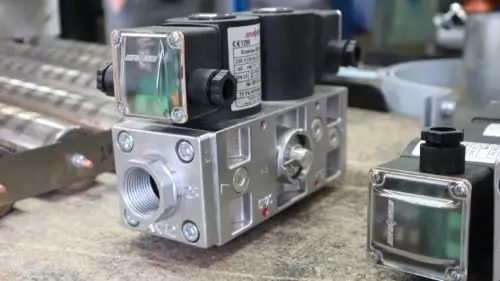

Клапан газовый Термобрест (Белоруссия)

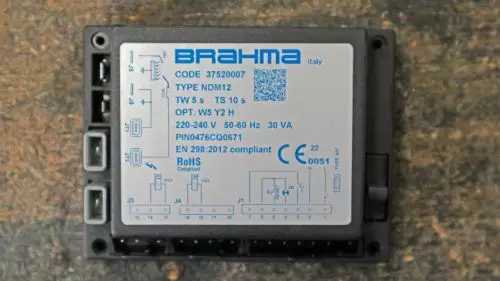

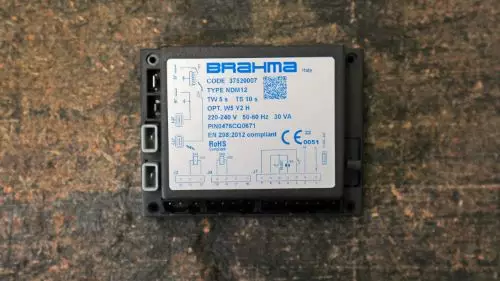

Блок розжига Brahma (Италия)
Погодное регулирование, датчик наружной температуры

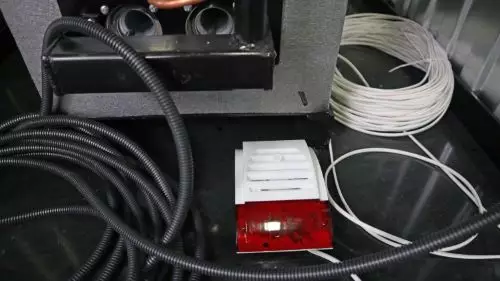

Проводная связь 50 м с сигнальным оповещателем
